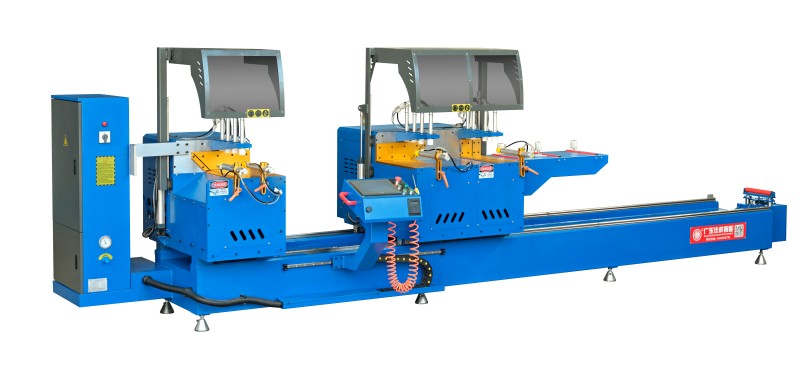

本設備是一款數控一機多用型三頭鋸 主要用于超寬埡口套/一體套/ 窗套/ 多根光啟門框及左右上包套等型材的精密高效鋸切。切割寬度達到450MM；外框料高系統自動計算；切割面光滑平順無毛刺；機身穩重；高精度主軸直連鋸片轉動；系統采用江蘇；信捷PLC；高精密齒條齒輪傳動； 數控系統成熟簡捷；批量加工帶U盤導入功能；方便實用不出尺寸差錯；操作更方便。
設備主要配置及技術參數
|
機身 |
加重機身 |
|
底座 |
HT200鑄鐵 |
|
導軌X 軸 |
PNKE P級 |
|
導軌 Y 軸 |
日本派納克 P級 |
|
主電機 |
高特威 |
|
電器 |
施耐德 |
|
電路保護 |
斷相保護器/熱過載保護器 |
|
齒條 |
臺灣 YYC |
|
高精度 |
8級 |
|
齒輪 |
臺灣 YYC 研磨 |
|
減速機 |
新寶 |
|
數控系統 |
信捷 |
|
PLC |
帶 U盤導入功能 |
|
系統 |
信捷17位絕對值伺服電機 |
|
屏幕 |
10寸 高清顯示屏 |
|
開關電源 |
明緯 |
|
鋸片 |
快無雙 |
|
打印 |
自動打印標簽 |
|
鋸切角度 |
45°----45°----90° |
|
45°---45°
|
最短距離 635MM |
|
數控最短 425MM |
|
|
最長距離 4000MM |
|
|
數控最長 4500MM |
|
|
45°----90°
|
最短距離 1150MM |
|
最長距離 4500MM |
|
|
最高切割 100MM |
|
|
最寬切割 450MM |
|
|
切面光潔度 |
Ra0.8 光面 |
|
長度精度 |
+-0.1mm |
|
切面平面度 |
0.05mm |
|
耗氣量 |
60L/MIN |
|
電機功率 |
2.2KW*3 |
|
電機轉速 |
2800 r/min |
|
氣源壓力 |
0.6—0.8Mpa |
|
鋸片規格 |
500*4.4*30*120Z |
|
電源 |
380V 50HZ |
|
外形尺寸 |
5850*1600*1750 |
|
重量 |
1780 Kg |
